Как термохромные пигменты меняют цвет в зависимости от температуры в промышленном применении

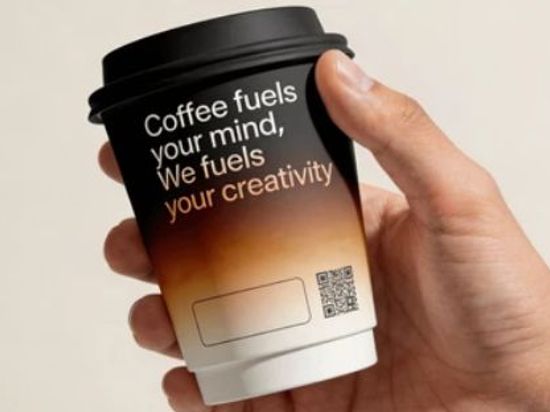

С конвейера сходит партия чашек, изготовленных методом литья под давлением. При комнатной температуре они ярко-красные. Но стоит налить в них горячий кофе, и они становятся прозрачными, обнажая напечатанное сообщение под ним. Это не трюк с покрытием или печатный эффект — это...термохромный пигментреагировать на физический раздражитель так, как это было задумано инженерами.

В отличие от большинства красителей, которые сохраняют свой оттенок независимо от внешних условий, термохромные пигменты разработаны таким образом, чтобы при пересечении определенных температурных порогов происходили обратимые цветовые переходы. Механизм не волшебный. Это химическая технология, которая коммерциализируется уже около 40 лет, но только в последнее десятилетие стабильность рецептур и износостойкость достигли такого уровня, что промышленное внедрение стало целесообразным, выходящим за рамки рекламных трюков.

Основной механизм: микрокапсулированные лейкокрасители

Современный индустриальныйтермохромные пигментыВ основе системы лежит трехкомпонентный состав, заключенный в микрокапсулы, обычно диаметром 3–10 мкм. Система включает лейкокраситель (образующий цвет), слабокислотный проявитель (обычно производное фенола) и растворитель, который плавится при заданной температуре активации.

Ниже температуры активации растворитель находится в твердом состоянии. В этом состоянии лейкокраситель и кислота находятся в непосредственной близости, образуя окрашенный комплекс. Когда температура поднимается выше порогового значения — скажем, 31°C — растворитель плавится. Это отделяет краситель от кислоты, разрушая комплекс, и пигмент теряет свой цвет. При охлаждении растворитель снова затвердевает, комплекс восстанавливается, и цвет возвращается.

Это обратимая часть процесса. Задача состоит в том, чтобы поддерживать стабильность этого цикла на протяжении сотен или тысяч переходов, не допуская разрушения стенки капсулы, утечки растворителя или деградации красителя.

Температуры активации и резкость перехода

Температура активации — точка, в которойизменение цвета в зависимости от температурыПараметры срабатывания не являются бесконечно регулируемыми, но поставщики теперь предлагают разумный диапазон. Обычно используются температуры 16°C, 31°C и 45°C, хотя некоторые системы срабатывают при температурах от -15°C до 65°C.

Сам по себе переход не происходит мгновенно. Большинство коммерческих пигментов имеют переходный диапазон примерно от 3 до 7 °C. Например, пигмент, рассчитанный на 31 °C, может начать изменение цвета при 28 °C и завершить его к 34 °C. Этот диапазон имеет значение в таких областях применения, как упаковка напитков, где необходим четкий визуальный сигнал без необходимости точного температурного контроля.

В текстильной печати или в ремесленных изделиях более медленный переход может даже помочь — слишком резкое изменение может выглядеть неестественно. В индикаторах температуры для логистики или мониторинга холодовой цепи в медицине предпочтительнее более быстрый переход.

Две поведенческие категории: от цветного к бесцветному и от цветного к цветному

Превращение цветного в бесцветныйПигменты широко используются в промышленности. Красный пигмент при низкой температуре становится прозрачным при высокой температуре. Это позволяет просвечивать цвету подложки или нижнему слою, поэтому их можно увидеть в посуде (для отображения скрытого изображения), защитных чернилах (для демонстрации элементов аутентификации) или интерактивной упаковке.

Цветной к цветномуПигменты меняют свой оттенок — от черного к красному, от фиолетового к синему, от зеленого к желтому. Химический состав схож, но в рецептуру входят две системы лейкокрасителей или одна система с фоновым красителем, который становится видимым после деактивации основного красителя. Такие пигменты реже используются в функциональных целях и чаще — в декоративных: лаки для ногтей, игрушки, рекламная продукция.

Тем не менее, цветовые переходы сложнее контролировать для обеспечения точности цветопередачи. Если для вашего приложения требуется определенный конечный оттенок в пределах ΔEС учетом допусков, лучше проектировать систему, основанную на переходе от цветного к бесцветному материалу с контролируемым субстратом.

Вопросы эффективности при разработке рецептур в реальных условиях

термочувствительные пигментыОни не являются прямой заменой стандартным красителям. Они накладывают ограничения, которые необходимо учитывать при проектировании, а не игнорировать.

Предельные значения температуры обработки

Стенка микрокапсулы разрушится, если превысить ее температурный предел во время компаундирования, печати или нанесения покрытия. Большинство промышленных термохромных пигментов выдерживают температуру обработки до 200–230 °C в течение коротких периодов времени (менее 5 минут), но длительное воздействие приводит к деградации красителя или разрыву капсулы. Это исключает их использование для высокотемпературного порошкового покрытия или автомобильных финишных покрытий, отверждаемых при температуре 140 °C и выше в течение длительного времени.

Более надежными вариантами являются трафаретные краски на водной основе, УФ-отверждаемые покрытия и низкотемпературные пластизольные системы. При литье под давлением необходимо корректировать коэффициенты разбавления мастербатча и температуру цилиндра, чтобы пигмент оставался ниже точки разрушения в течение всего времени пребывания в нем.

Устойчивость к УФ-излучению и долговечность при использовании на открытом воздухе

Лейкокрасители сами по себе не обладают УФ-стойкостью. Без защиты они выцветают под прямыми солнечными лучами в течение нескольких недель. Если нанесение происходит на открытом воздухе, необходимо использовать верхнее покрытие, блокирующее УФ-излучение, или пигмент, содержащий УФ-поглотители в составе капсул. Даже в этом случае следует ожидать сокращения срока службы и последующего изменения цвета.

Внутренние применения — текстиль, упаковка, бытовая электроника — не подвергаются такому же сильному воздействию факторов, вызывающих деградацию, но люминесцентное освещение и тепло в закрытых помещениях все же могут ускорить старение, если состав не рассчитан на это.

Химическая совместимость

Растворители, используемые в системе-носителе (чернила, покрытия, смолы), могут взаимодействовать со стенкой микрокапсулы или просачиваться сквозь нее, нарушая внутренний химический состав. Сильные растворители, такие как МЭК, толуол или ксилол, представляют опасность. Системы на водной основе, слабые спирты и алифатические углеводороды, как правило, более безопасны.

Пластификаторы в гибких ПВХ или силиконовых составах также могут со временем мигрировать внутрь капсулы, снижая температуру активации или дестабилизируя изменение цвета. Предварительное тестирование совместимости с вашим реальным составом является обязательным.

Применение термохромных пигментов в промышленности.

Давайте уточним, в чем именно эти пигменты оправдывают свою высокую стоимость, а в чем нет.

Для применения в продуктах, контактирующих с пищевыми продуктами, требуются составы, не содержащие бисфенола-А. В стандартных термохромных пигментах в качестве проявителя часто используется бисфенол А. Существуют альтернативы без бисфенола-А — в них используются замещенные фенолы, — но они стоят на 20–30% дороже и могут иметь несколько меньшую интенсивность цвета.

Рекомендации по составлению рецептур и уровням загрузки

Дозировка зависит от желаемой интенсивности цвета и типа краски. В красках для трафаретной печати на водной основе обычно используется 5–15% по весу. При дозировке ниже 5% цвет получается слабым; при дозировке выше 15% существует риск плохого формирования пленки и проблем с адгезией. Для пластизольных красок лучше подходит дозировка 8–12% из-за более толстого слоя.

В пластмассах, получаемых методом литья под давлением, обычно достаточно 1–3% в мастербатче, разбавленном до 0,5–1% в готовом изделии. Более высокие концентрации не обязательно улучшают цвет — они просто замедляют переход и делают его менее четким.

Качество дисперсии имеет значение. Термохромные пигменты не растворяются; они представляют собой взвешенные частицы. Плохая дисперсия приводит к появлению цветовых полос и непостоянству температуры активации в пределах одной и той же детали. Смешивание с высоким сдвиговым усилием или трехвалковая мельница улучшают однородность, но чрезмерное сдвиговое усилие может повредить микрокапсулы. Это вопрос баланса.

Цветовая гамма и то, что фактически доступно

Красный, синий, зеленый, желтый, фиолетовый, оранжевый и черный цвета доступны в цветных и бесцветных вариантах. Насыщенность не такая высокая, как у обычных органических пигментов — скорее пастельная или средне-тональная. Если вам нужен глубокий, яркий красный цвет, который хорошо держится при высокой цветовой нагрузке, лучше нанести под него стандартный пигмент, а в качестве термореактивного верхнего слоя использовать термохромный желтый или синий.

В линейке продукции Kolortek представлены краски с температурой активации от 16°C до 45°C для различных цветов, а также версии без бисфенола-А в диапазоне 30–32°C для применения в контакте с кожей и пищевыми продуктами. Размер частиц обычно составляет 1–10 мкм, что хорошо работает в большинстве систем нанесения покрытий и печати, не забивая стандартные распылительные или трафаретные сетки.

Долговечность и срок службы: чего ожидать

Термохромные пигменты не обладают бесконечной обратимостью. Каждый цикл нагревания и охлаждения оказывает давление на микрокапсулу и внутренний химический состав. Со временем цвет ослабевает, температура перехода изменяется, или пигмент полностью перестает реагировать.

В контролируемых условиях внутри помещений с умеренным циклическим воздействием (например, при использовании индикатора температуры на аккумуляторном блоке) ожидаемое снижение емкости после 500–1000 циклов является вероятным. В более жестких условиях — мытье посуды, многократная стирка, перепады температуры на улице — значительное снижение емкости наблюдается после 30–100 циклов.

Это не дефект. Это особенность технологии. Если для вашего применения требуется более длительный срок службы, рассмотрите возможность использования пигмента в качестве одноразового индикатора или разработайте продукт с возможностью замены, а не неограниченного повторного использования.

Тестирование и контроль качества на этапе масштабирования

При переходе от лабораторных испытаний к серийному производству обычно возникают некоторые проблемы:

• Различия в цвете от партии к партии.Концентрация лейкокрасителя внутри капсулы не всегда идеально одинакова в разных производственных партиях. Ожидайте небольших изменений оттенка, особенно в средних тонах. Стандартизируйте цвет при определенной температуре и источнике света.
• Дрейф температуры активации.Если ваша производственная линия находится в жарком складском помещении, пигмент может частично активироваться до нанесения. Храните необработанный пигмент при температуре... <Хранить при температуре 25°C и поддерживать температуру смешанных чернил/покрытий ниже порога активации до использования.
• Неполное восстановление цвета.Если пигмент не возвращается к своему первоначальному цвету после охлаждения, это часто происходит из-за перегрева во время обработки или попадания несовместимых растворителей в капсулу. Проверьте еще раз температуру обработки и список растворителей.

Перед запуском в полномасштабное производство проведите ускоренные испытания на старение — термические циклы между температурой активации и более низким базовым уровнем (например, от 10°C до 45°C, 100 циклов) — чтобы спрогнозировать эксплуатационные характеристики в полевых условиях.

Термохромным пигментам здесь не место

Эти пигменты не подходят для всех покрытий или применений с пластиком. Высокоэффективные автомобильные покрытия, наружные архитектурные покрытия и высокотемпературные промышленные эмали плохо подходят для них. Пигмент не выдержит процесса отверждения, а даже если и выдержит, воздействие УФ-излучения и температурные колебания быстро приведут к его деградации.

Они также не заменяют стабильность цвета. Если в спецификации требуется стабильный цвет при различных температурах, термохромные пигменты, по сути, предназначены для достижения противоположного эффекта.

Практические советы для разработчиков рецептур

• Перед масштабированием всегда проверяйте совместимость с вашей конкретной смолой или связующим веществом. Технические характеристики, указанные поставщиками, являются лишь рекомендациями, а не гарантиями для вашей конкретной рецептуры.
• Если вы наносите термохромные чернила на подложку, выберите цвет подслоя, который усилит эффект. Белая основа делает исчезновение цвета более заметным; черная основа создает высококонтрастное проявление.
• Для текстильных изделий добавьте УФ-покрытие или водостойкое связующее вещество, чтобы продлить срок службы. Это не предотвратит деградацию, но может удвоить полезный срок службы.
• Храните неиспользованный пигмент в герметично закрытой емкости в прохладном месте. После вскрытия контейнера и воздействия влаги срок годности сокращается с 12 месяцев до 6 месяцев или менее.
• Если вам нужна нестандартная температура активации, уточните это заранее. Некоторые поставщики могут адаптировать составы к нестандартным пороговым значениям, но это обычно требует минимального объема заказа и сроков поставки.

Работа с линейкой термохромных пигментов Kolortek

Компания Kolortek предлагает термохромные пигменты с различными температурами активации, размером частиц от 1 до 10 мкм и цветовыми вариантами, включая красный, зеленый, синий, желтый, фиолетовый, оранжевый и черный. Доступны варианты, не содержащие BPA, пищевого качества, для применений, требующих контакта с кожей или соответствия требованиям безопасности пищевых продуктов. Линейка продукции охватывает как переходы от цветного к бесцветному, так и от цветного к цветному, при этом большинство пигментов оптимизированы для чернил на водной основе, низкотемпературных пластизолей и компаундирования пластмасс.

Если в вашей рецептуре используются нестандартные растворители, высокотемпературная обработка или действуют особые нормативные требования, техническая поддержка поможет решить проблемы совместимости и порекомендует подходящие марки. Для проведения лабораторных испытаний перед началом серийного производства доступны образцы.

Для получения технических характеристик, результатов проверки совместимости или запросов образцов обращайтесь в техническую службу Kolortek по адресу:contact@kolortek.com.
